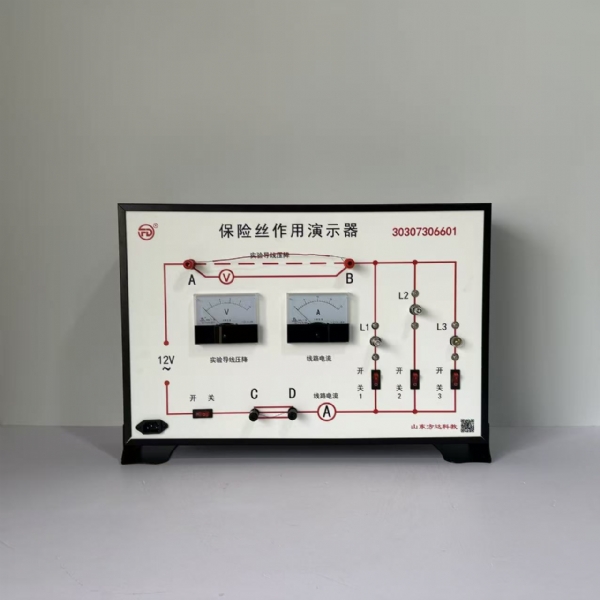

保险丝作用演示器

1、产品外框尺寸:长585*高415mm*宽80mm±3mm；框架为铝合金结构。

2、演示面板尺寸:≥575mm*372mm，采用≥4.5mm厚木板UV彩色印制技术制作,

色彩鲜艳持久，版面清晰，标识明确与框架契合，安装无偏差。

后背板采用厚度≥4.5mm密度板制作，平整度高，确保整体结构稳固不形变。

3、产品上下铝合金横梁采用几何力学设计，壁厚度≥1.1mm，型材两侧设有凹槽，

可配套底脚的固定，横梁内侧的双凹槽兼容面板与背板嵌入式安装，有效连接框架结构；

铝合金应选用国标6063 AL-Mg-Si铝合金棒通过热熔、挤压、时效强化、前处理、氧化电白等工艺处理，精制而成高强度铝合金型材。

4、产品 输入电压：AC12V 由200W环形变压器、香蕉座及支架、大功率开关、电压表、电流表、

保险丝：1 A、2 A、3 A、5 A；单芯铜导线Φ≥0.5 mm，长度≥80 mm，10 根以上；绝缘胶皮实验导线 3 A，长度≥290 mm，30 根以上；

单芯裸实验导线（热膨胀丝）Φ≥0.7 mm，长度≥285 mm，10 根以上；多芯短路导线1根，长度≥150 mm,12V50w电珠4只、12V10w电珠2只等组成。

5、变压器初级绕组与铁芯间抗电强度 1500 V，初级绕组与次级绕组间抗电强度 3000 V。
