1、产品外框尺寸:长660*高420mm*宽54mm±3mm；框架为铝塑结构。

2、演示面板尺寸:≥605mm*360mm,采用≥4.5mm厚亚克力板UV彩色印制技术制作,

色彩鲜艳持久，版面清晰，标识明确与框架契合，安装无偏差。

后背板采用厚度≥4.5mm密度板制作，平整度高，确保整体结构稳固不形变。

3、产品上下铝合金横梁采用几何力学设计，壁厚度≥1.1mm，型材两侧设有凹槽，可配套底脚的固定，

横梁内侧的双凹槽兼容面板与背板嵌入式安装，有效连接框架结构；

中心螺孔可实现铝塑框架异面无缝对接，提升整体稳固性，能解决传统横梁易变形问题。

铝合金应选用国标6063 AL-Mg-Si铝合金棒通过热熔、挤压、时效强化、前处理、氧化电白等工艺处理，精制而成高强度铝合金型材。

4、产品左右立柱采用天蓝色ABS塑料，一次性注塑成型，表面光洁无毛刺，色泽纯正。

立柱宽54mm±1mm，长422mm±1mm。左右立柱上下两端设有U型槽，与上下横梁连接可完成框架中异面对接成体。

左右立柱框架两端U型槽对接上下横梁两侧凹槽，线条美观，实现框架多向受力提升强度，螺丝采用嵌入式连接。

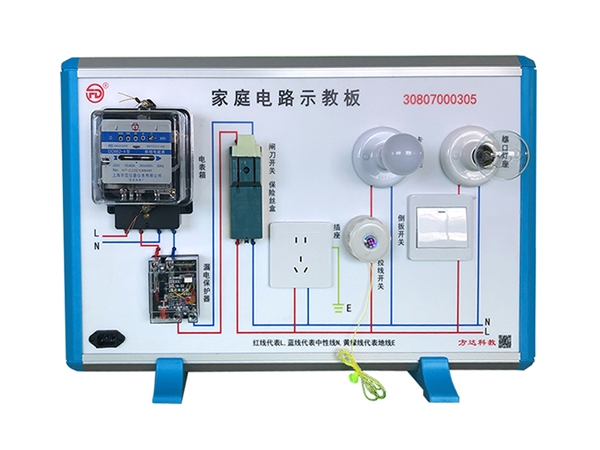

5、配电部分：三线 10 A 插头与电网连接，带剩余电流保护器的过电流保护器（空气开关）单相静止式有功电能表（2.0 级，5 A）。

负荷部分：三极和二极插座、三极和二极插头螺口灯座（E27）1 个、插口灯座（E27）1 个 E27LED 螺口灯泡、

卡口－螺口转换器（有卡口灯座时配）、倒扳开关、拉线开关、宜有声控开关和光控开关。火线用红色，零线用蓝色，保护地线用黄绿双色。

示教板应能竖立在桌上。开关电极应为左面是零线，右面是火线，三极插座上面是保护接地线。

6、产品底脚宽45mm士1mm，脚长136mm±1mm，底脚采用天蓝色ABS塑料，一次性注塑成型，表面光洁无毛刺，色泽纯正。

底脚设有固定卡扣，与横梁两侧的凹槽配套安装，底脚安装后，并支持在横梁上左右滑动调节，使产品摆放在台面上更加平稳，方便教学使用。

7、产品演示效果明显，符合新课要求。
